Bárki, aki kültéri felszerelésekkel, precíziós műszerekkel vagy ipari alkatrészekkel dolgozik, valószínűleg elkövette ezt az alapvető hibát a védőtok vásárlásakor: évekig hasonlítja össze az IP67-es besorolást, a héj anyagait és a kialakítását, csak azért, hogy megérkezzen a tok, és kiderüljön, hogy a felszerelése nem illeszkedik – vagy a habszivacs bélés annyira laza, hogy a felszerelése az egész utazás során zörög, és alig kap védelmet.
A védőtok vásárlása soha nem „elég közeli” döntés. A megfelelő méret és a megfelelő habvastagság elérése jelentősen befolyásolja, hogy a berendezés valóban védett-e.
A legtöbb ember első hibája az, hogy félreolvassák a méretre vonatkozó előírásokat.
A védőtokok adatlapjain szinte mindig a külső és a belső méretek is szerepelnek, és nagyon különböző célokat szolgálnak:
· Külső méretek: A teljes méret, beleértve a héj vastagságát, a reteszeket és a fogantyút. A halmozási hely, a jármű illeszkedésének és a csomagolás térfogatának kiszámítására szolgál. Ne használja ezt annak megítélésére, hogy felszerelése megfelel-e.
· Belső méretek: Az átlátszó hosszúság, szélesség és magasság a tok belsejében – a ténylegesen használható tárhely. Vegye figyelembe, hogy ez az üres eset mérése. Ha habréteget ad hozzá, ebből a számból ki kell vonnia a hab vastagságát.
Íme egy gyakori példa: 280 mm hosszú műszere van, és egy 300 mm-es belső hosszúságú tokot néz. Ez egy kényelmes 20 mm-es résnek tűnik. De ha mindkét oldalra 10 mm-es habot adunk, a használható hossz pontosan 280 mm-re csökken – a legjobb esetben szoros, és nagyon nehéz ki- és bevinni a felszerelést. Sűrűbb habbal egyszerűen nem fog elférni.
Tehát a tok méretének helyes módja a következő: először számítsa ki a berendezés teljes méretét plusz a habszivacsot, majd válasszon egy megfelelő belső méretekkel rendelkező tokot. Ne dolgozzon visszafelé a tok méretétől.
Ne csak a készülék törzsét mérje meg. Minden kiálló rész számít. Ez az első számú oka annak, hogy a felszerelés nem illeszkedik.
A pontos méréshez kövesse az alábbi négy lépést:
① Mérje meg a fő test maximális teljes L × SZ × M értékét
Mérjen a legszélesebb, legmagasabb és leghosszabb pontokon, ne csak a sík felületeken. Fogantyúval, hűtőbordával vagy kiálló házzal rendelkező készülékeknél mindig a legtávolabbi ponttól mérjen.
② Adja hozzá az összes kiálló alkatrészt
Antennák, gombok, csatlakozók, dugók, kábeltartók, napellenzők, beállító tárcsák… minden apró kiálló rész növeli az összterületet. Az optikai és rádiófrekvenciás berendezések esetében a fő test lehet kompakt, de a portok és az antennák több centimétert is megnövelhetnek.
③ Tartson helyet a tartozékoknak és a kábeleknek
Nagyon kevesen hordják csak magát a készüléket. Töltők, tápkábelek, adatkábelek, tartalék akkumulátorok, kézikönyvek, speciális szerszámok – ha ezek is beleférnek, tervezze meg az elhelyezésüket, és adja hozzá méreteiket. Erősen ajánljuk a rekeszes bélést, külön nyílásokkal a fő egység és a tartozékok számára. Megvédi a felszerelést, és megakadályozza, hogy a meglazult alkatrészek beleütődjenek a fő eszközbe.
④ Hagyjon egy kis rést az eltávolításhoz
Ne méretezze le az utolsó milliméterig. Még egyedi habszivacs esetén is javasoljuk, hogy hagyjon 2–3 mm-es hézagot hosszában az ujjak eléréséhez. Ha gyakran nyitja és csukja be a tokot, adjon hozzá még egy kicsit.
A hab a védelem szíve, de a vastagabb nem mindig jobb. A túl sok hab helyet pazarol, megnöveli a súlyt és megnehezíti a berendezés eltávolítását. Túl kevés, és nem kapja meg a szükséges lengéscsillapítást.
Attól függően, hogy mennyire sérülékeny a berendezés és hogyan fogják szállítani, kövesse az alábbi irányelveket az egyoldalas hab vastagságára (a berendezés és a ház belső fala közötti távolság):
① Általános szerszámok és tartós vasalat: 8-10 mm oldalanként
Kéziszerszámokhoz, fém alkatrészekhez és szabványos ipari alkatrészekhez, amelyek bírják a kisebb ütéseket. Ez a vastagság helyveszteség nélkül megakadályozza a karcolásokat és karcolásokat.
② Elektronikus műszerek és szabványos ipari berendezések: 12–15 mm oldalanként
Vizsgáló műszerekhez, vezérlőmodulokhoz, tápegységekhez és szabványos kamerákhoz áramköri lapokkal és precíziós alkatrészekkel, amelyek védelmet igényelnek a szállítási vibráció és az eseti leejtés ellen. Ez a leggyakrabban megadott vastagság. Elnyeli a legtöbb rutin szállítási és kezelési ütést, miközben magasan tartja a helyhatékonyságot.
③ Precíziós optika és nagy értékű, törékeny berendezések: 15-20 mm oldalanként
Puskatávcsövekhez, éjjellátó eszközökhöz, kameralencsékhez, érzékelőkhöz, üvegedényekhez és nagy pontosságú vizsgálóműszerekhez – törékeny tárgyak magas javítási költséggel. Ez a vastagság kezeli a durvább szállítást és a véletlen leejtést. A törékeny területek helyileg is megerősíthetők extra habbal, például vastagabb pufferrel az objektív körül.
Egyszerű számítási képlet: Szükséges belső házhossz = maximális berendezés hossza + 2 × egyoldalas hab vastagság Ugyanez a képlet vonatkozik a szélességre és a magasságra is.
Fontos megjegyzés: Ezek egyoldali vastagságok – a berendezés egyik oldala és a ház fala közötti távolság, nem pedig a teljes hab mindkét oldalon. Ez egy nagyon gyakori számítási hiba, amely túl kicsi tok megvásárlásához vezet.
Mindkettő habszivacs bevonat, de a védelmi szint és a felhasználói élmény különbözik egymástól.

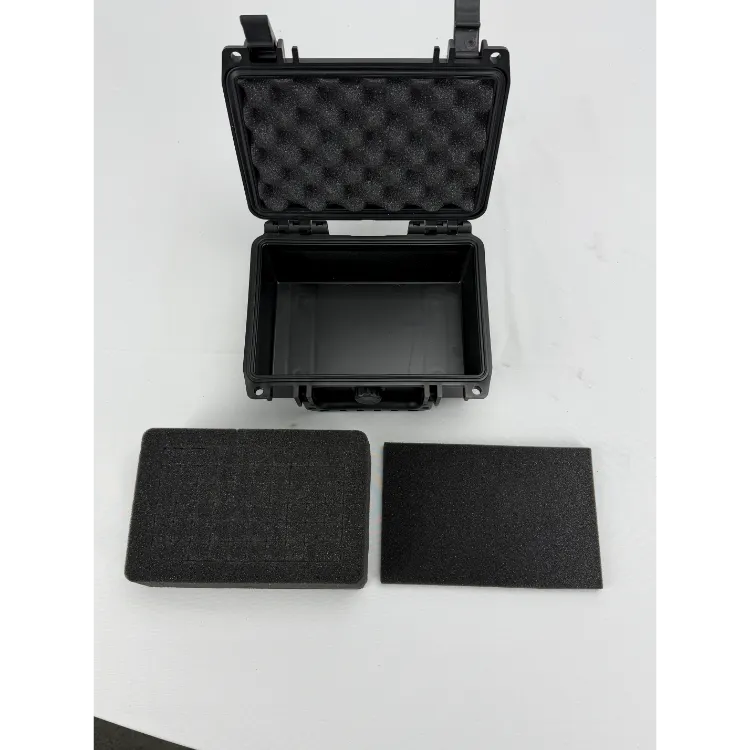

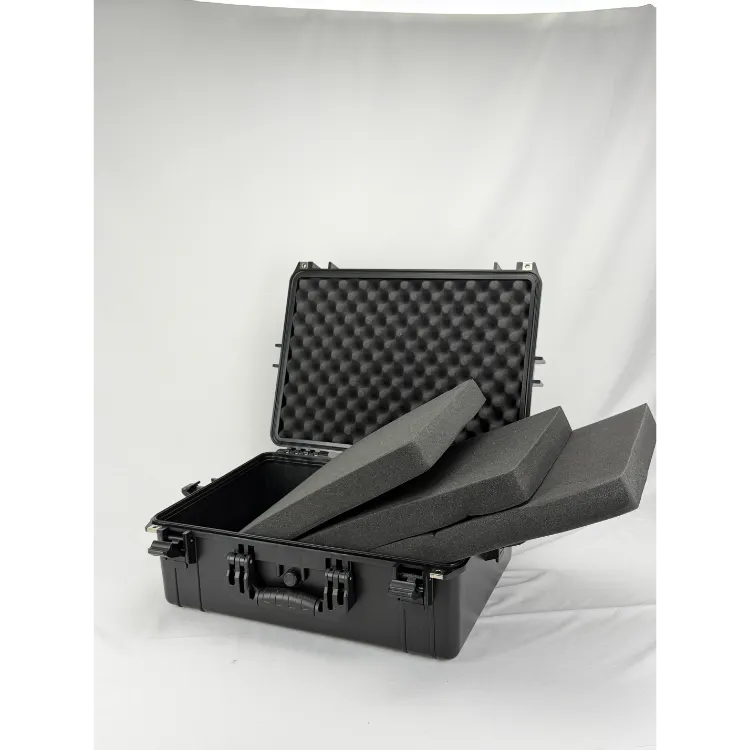

Szabványos pick-and-pluck hab
Alacsony költség és gyors szállítás. Alkalmas szabályos alakú, alacsony védelmi igényű berendezésekhez. De a hátrányok egyértelműek: durva kivágások, rossz illeszkedés, a felszerelés hajlamos elmozdulni, a sarkok és a kiálló részek pedig nem kapnak célzott védelmet. Kevesebb rekesz van, így a tartozékok nekiütődhetnek a főegységnek.

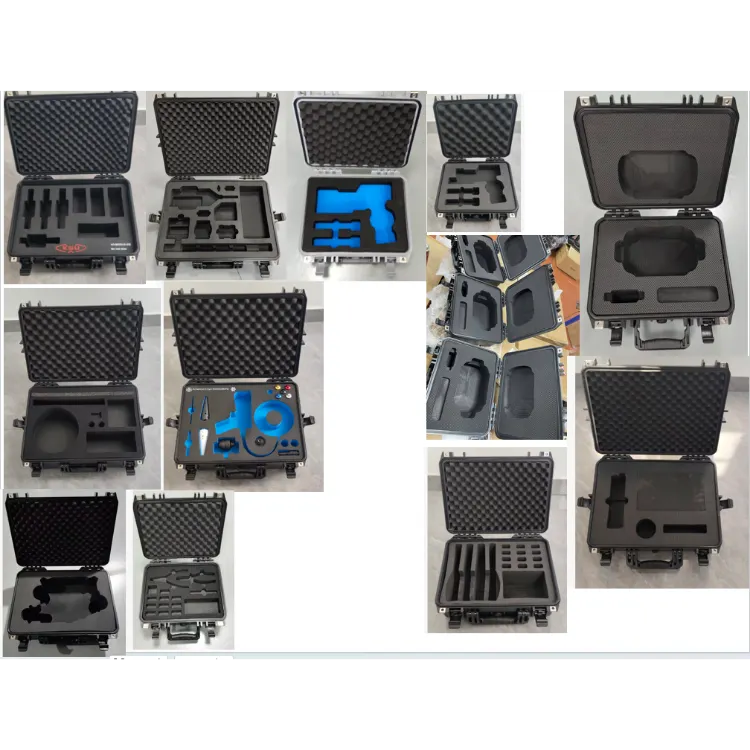

Egyedi CNC-megmunkálású EVA bélés
Vágja a berendezés pontos 3D alakját. A sebességváltó pontosan a helyére esik – nincs váltás, nincs súrlódás, nincs ütés. Ez az igazi egyedi védelem.
· Tökéletes illeszkedés: Pontosan illeszkedik a berendezés formájához, egyenletes ívelt felületekhez és kiálló csatlakozókhoz. Nulla mozgás szállítás közben.
· Rekeszes tárolás: Külön külön nyílások a fő egységnek, a tartozékoknak, a kábeleknek és a szerszámoknak. Semmi másba nem ütközik, és mindent könnyű megtalálni.
· Célzott védelem: A sérülékeny zónák egyenként sűríthetők és letörhetők, sokkal jobb védelem érdekében, mint az egyenletes vastagságú hab.
· Hosszú élettartam: A nagy sűrűségű EVA ellenáll a szakadásnak, morzsolódásnak és deformációnak még ismételt használat esetén is. Idővel nem lazul el és nem fog megtörni.
Mikor érdemes egyedi bélést választani?
· A berendezés szabálytalan alakú vagy kiálló részei vannak
· Ön nagy értékű, törékeny vagy precíziós berendezéseket véd
· A főegységet és több tartozékot magával kell vinnie
· A szállítás nagy távolságú, durva vagy erős vibrációjú
1. hiba: Egy nagyobb eset mindig biztonságosabb
Sokan úgy gondolják, ha nagyobbat vásárolnak, nem tévedhetnek. De ha a tok túl nagy, és a hab nem tartja biztonságosan a berendezést, a felszerelés megcsúszik és ugrál a belsejében szállítás közben – és valójában még jobban megsérülhet. A megfelelő méret és a megfelelően illeszkedő bélés az, ami valódi védelmet nyújt.
2. hiba: A vastagabb hab mindig jobb
Az ütéselnyelés nem skálázódik lineárisan a vastagsággal. Egy bizonyos ponton túl több hab hozzáadása csak helyet veszít anélkül, hogy jelentősen javítaná a védelmet. Ezenkívül nehezebbé teszi a berendezés eltávolítását, és nehezebbé teszi a tokot.
3. hiba: Csak az IP minősítést nézzük
Az IP67 besorolás csak víz- és porállóságot garantál – ütés- vagy ütésvédelmet nem. Sokan azt feltételezik, hogy az IP67 teljes védelmet jelent, de a berendezésük túlélte a víz hatását, de egyetlen csepptől eltörött. A tok rendben volt – a belsejében lévő berendezésnek nem volt párnázottsága. A vízszigetelés és az ütésvédelem két külön dolog.
Ha először vásárol védőtokot, kövesse az alábbi eljárást:
1. Készítsen egy listát: Írjon le minden berendezést, tartozékot és kábelt, amely bekerül. Ne hagyj ki semmit.
2. Mérések elvégzése: Mérje meg az egyes tételek maximális külső méreteit, és jegyezze fel a legnagyobb értékeket.
3. Válassza ki a védelmi szintet: Válassza ki a kívánt IP-besorolást a működési környezete alapján.
4. Számítsa ki a szükséges belső méretet: Döntse el a hab vastagságát az alapján, hogy mennyire törékeny a berendezése, majd számítsa ki a minimális belső házméreteket.
5. Válassza ki a tok méretét: Válassza ki a legközelebbi szabványos tokméretet. Ha nem működik a szabványos méret, fontolja meg az egyedi tokot.
6. Válassza ki a bélést: A berendezés értéke és törékenysége alapján döntsön az általános habszivacs vagy az egyedi CNC EVA között.
A védőtok egyszerűnek tűnik, de a részletek számítanak. Néhány milliméteres méret- vagy habvastagság-különbség teljesen megváltoztathatja a berendezés védelmét.
Ha nem biztos abban, hogy milyen méretű tokra van szüksége, mennyi habot kell megadni, vagy hogy melyik bélésmegoldás a megfelelő az Ön berendezéséhez, küldje el nekünk méretét, alkalmazását és működési feltételeit. A védőtokok terén több mint 10 éves tapasztalattal rendelkező gyártóként a WEISHUO megtalálja a legjobb szabványos tokot, vagy egy teljesen egyedi tokot és EVA bélést tervez, amely pontosan az Ön felszerelésére épül. Segítünk megtalálni azt a megoldást, amely valóban védi berendezését.
