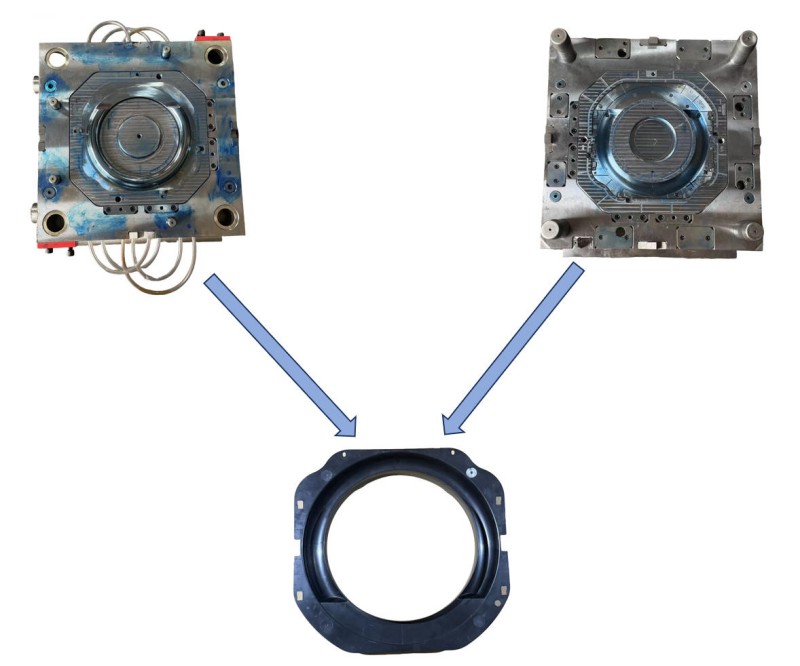

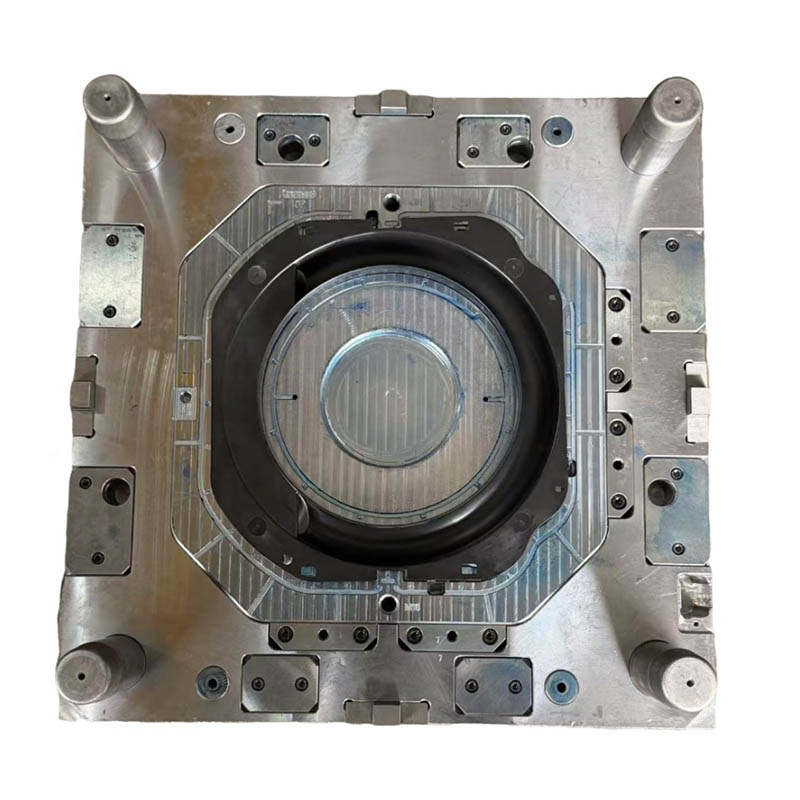

A Ningbo Weishuo Molding and Plastic Products Co., Ltd. formatervezést, formagyártást és fröccsöntési szolgáltatásokat nyújt, beleértve a nagy mosógép ajtógyűrűs fröccsöntő formát. A formafejlesztés alapja lehet a termékrajzok, 3D modellek, anyagspecifikációk, összeszerelési követelmények és a tervezett gyártási feltételek.
A nagy mosógépajtó gyűrűs fröccsöntő szerszáma a gyűrű geometriájának és a falvastagságnak megfelelően elrendezett hűtőköröket használ a hőmérséklet egyenletességének javítása, az egyenetlen zsugorodás csökkentése és a méretstabilitás megőrzése érdekében.
Elválasztó vonalú szellőzőnyílások, betétszellőzőnyílások és kilökőcsapos szellőzőnyílások beépíthetők a rekedt levegő kiszabadítására, az üregek kitöltésének javítására, valamint az égési nyomok és a rövid lövések csökkentésére.
Kivetőblokkok, kilökőcsapok, ferde emelők vagy levegővel segített kilökődés választható ki az alkatrész geometriájának megfelelően, hogy támogassák a gördülékeny leszerelést és megóvják a kritikus jellemzőket.
Polírozás vagy maratással a megadott fényes vagy matt felület érhető el. A precíziósan illeszkedő csúszdák és emelők segítenek fenntartani a zökkenőmentes szerszámműködést és csökkentik a kopást.
A Ningbo Weishuo Molding and Plastic Products Co., Ltd. integrálja a formatervezést, a formagyártást és a fröccsöntést. A projekt folyamata a következőképpen szervezhető meg:
| Színpad | Fő munka | Projekt kimenet |
| Tervezés a gyárthatóság érdekében | Tekintse át az alkatrészgeometriát, a falvastagságot, a huzatszögeket, a bemetszéseket és az összeszerelési jellemzőket | A DFM megállapításai és javasolt tervezési változtatások |
| Formatervezés | Alakítsa ki az öntőforma szerkezetét, a hűtési elrendezést, a légtelenítési pozíciókat és a kilökési rendszert | 3D formamodell és 2D rajzok jóváhagyásra |
| Forma megmunkálás | Megfelelő megmunkálási módszerekkel dolgozza fel a formaalapot, az üreget, a magot és a precíziós alkatrészeket | Megmunkált öntőforma alkatrészek és ellenőrzési jegyzőkönyvek |
| Forma összeállítás | Szerelje össze a formát, és ellenőrizze a csúszdák, emelők, kilökők és egyéb mozgó alkatrészek illeszkedését | Összeszerelt forma próbára készen |
| Próbaformázás | Értékelje a feltöltést, a hűtést, a kilökődést, a felület minőségét és a kritikus méreteket | Próbaminták és rögzített leletek |
| Penész kijavítása és elfogadása | Szüntesse meg a feltárt problémákat, és ellenőrizze, hogy a felülvizsgált minták megfelelnek-e az elfogadott követelményeknek | Végső átvételi minták és megfelelő dokumentáció |
A nagy mosógép-ajtógyűrűs fröccsöntő forma minőségellenőrzése kiterjed a forma szerkezetére, a kritikus méretekre, a működési mechanizmusokra és az öntött alkatrészek teljesítményére.
Ellenőrizze az üreg, a mag, a formaalap és a kritikus lapkák méreteit és megmunkálási minőségét a jóváhagyott rajzok alapján.
Ellenőrizze a csúszdák, emelők, kidobó alkatrészek és egyéb mechanizmusok mozgását és illeszkedését a forma nyitása és zárása során.
Próbaformázás során értékelje a töltés teljességét, a felvillanást, az égési nyomokat, a felületi hibákat, a vetemedést és az öntés állapotát.

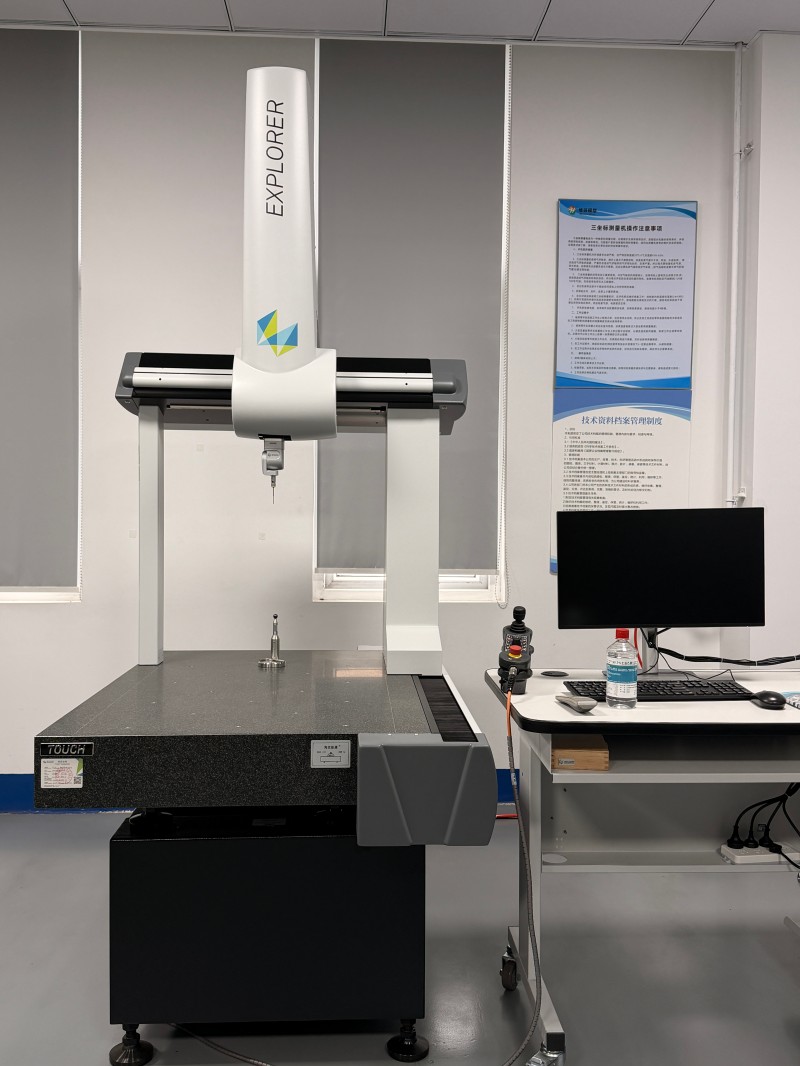

Mérje meg a megadott méreteket, és ellenőrizze a szerelési jellemzőket, a bepattintható helyeket és más kritikus interfészeket. A CMM-ellenőrzés ott használható, ahol a projektspecifikáció előírja.
Végezzen próbaüzemeket egyeztetett formázási feltételek mellett a méretkonzisztencia, a ciklusstabilitás és az ismételhetőség értékelése érdekében.
Minden nagy mosógép ajtógyűrűs fröccsöntő forma az alkatrészrajz, az anyag, a geometria és a gyártási követelmények szerint fejleszthető. A következő információk segítenek meghatározni a formatervezést és az árajánlat hatókörét.
Termék adatok:2D rajzok, 3D fájlok, átfogó méretek és kritikus tűrések.
Anyag specifikáció:Gyantaminőség és minden vonatkozó zsugorodási vagy feldolgozási követelmény.
Forma konfiguráció:Szükséges üregszám, várható gyártási mennyiség és preferált formaelrendezés, ha megadják.
Fröccsöntés feltételei:Rendelkezésre álló gépspecifikációk, beleértve a szorítóerőt, a lövéskapacitást és a nyomólap méreteit.
Alkatrész megjelenése:Megkövetelt fényességi szint, matt textúra, felületi mintázat és látható rész követelmények.
Összeszerelési követelmények:Rögzítési pontok, snap-fit funkciók, interfészek a szomszédos alkatrészekkel és minta összeszerelési kritériumok.
Elfogadási feltételek:Ellenőrzési méretek, próbakörülmények, mintamennyiség és dokumentációs követelmények.
A tervezési változtatások áttekinthetők az öntőforma szerkezetére, a megmunkálási hatókörre, a szállítási ütemezésre és a végrehajtás előtti érvényesítési követelményekre gyakorolt hatásuk alapján.
A 2017-ben alapított Ningbo Weishuo Molding and Plastic Products Co., Ltd. több mint 7600 négyzetméteres gyártóüzemet üzemeltet. Működése integrálja a terméktervezést, a formafejlesztést, a formagyártást, a fröccsöntést és az értékesítést.
A cég formatervezési és fröccsöntési szolgáltatásokkal kezdett, tapasztalatot szerzett a formaszerkezet, az anyagok viselkedése és a műanyag alkatrészek gyártása terén. Ez a háttér támogatja az alkatrészgeometria, a szerszámszerkezet és a fröccsöntési követelmények műszaki áttekintését.
A nagy mosógép-ajtógyűrűs fröccsöntő öntőforma esetében a WEISHUO koordinálja a fejlesztést az ügyfél rajzai, termékváltozatai, fröccsöntő berendezései és ellenőrzési kritériumai alapján. A tervezés áttekintése, a próbaformázás és a mintaellenőrzés segít meghatározni, hogy az öntőforma megfelel-e az elfogadott projektkövetelményeknek.
Q1: Milyen információkra van szükség a fejlesztéshez aNagy mosógépajtó-gyűrű fröccsöntő forma?
Adja meg a 3D alkatrészfájlt vagy a részletes rajzokat, az anyagspecifikációt, a kritikus méreteket, a felületkezelési követelményeket és a várható gyártási mennyiséget. A fröccsöntő gép specifikációi szintén hasznosak az öntőforma méreteinek és konfigurációjának tervezésekor.
Q2: Hogyan szabályozható a vetemedés egy nagy gyűrű alakú öntött alkatrészben?
A falvastagság, a kapu helyzete, a hűtőkör elrendezése és a formázási feltételek egyaránt befolyásolják a zsugorodást és a deformációt. A formaáramlás-elemzés azonosíthatja a lehetséges kockázatokat, míg a próbaformázás és a méretvizsgálat segít az eredmények ellenőrzésében.
3. kérdés: Alkalmazható-e az öntőforma alámetszések és bepattintható szerkezetek?
Igen. Az alkatrész geometriától függően csúszdákra, ferde emelőkre, belső húzószerkezetekre vagy más megfelelő kioldószerkezetekre lehet szükség. A végső elrendezés a jóváhagyott alkatrésztervtől függ.
4. kérdés: Képes-e fényes vagy matt ajtógyűrűfelületeket készíteni a forma?
Fényes felületeknél polírozás használható, míg a maratással vagy más megfelelő felületkezeléssel meghatározott matt textúrákat hozhatunk létre. Az elérhető kivitel az üreg anyagától, a feldolgozási módszertől és a jóváhagyott megjelenési szabványtól függ.
Q5: Mi a tipikus penészfejlesztés átfutási ideje?
Az átfutási idő a forma méretétől, az üregek számától, a szerkezeti összetettségtől, a felületi minőségtől, a megmunkálási követelményektől, valamint a próba- és korrekciós körök számától függ. A projekt ütemterve a rajzok és a műszaki követelmények áttekintése után alakítható ki.
Q6: Mi határozza meg a forma élettartamát?
A szerszám élettartama a kiválasztott acéltól, a hőkezeléstől, a forma kialakításától, a gyanta jellemzőitől, a működési feltételektől és a karbantartási gyakorlattól függ. A várható cikluscélról a projekttervezés során kell megállapodni.
7. kérdés: Módosítható-e a forma a kezdeti próba után?
Igen. A szükséges változtatások a próbaminták ellenőrzése után értékelhetők. A műszaki hatást, a megmunkálási hatókört és az újraérvényesítési tervet a munka megkezdése előtt felül kell vizsgálni.
