A precíziós műszerek gyakran megsérülnek a szállítási szakaszban – a gyártó közvetlen irányításán kívül eső szakaszban – a durva kezelés, a túlzott halmozás, az esőnek való kitettség és a jármű vibrációja miatt. A védőtokok teljesítményének igazolására ezekben a valós forgatókönyvekben hat hónapos nyomon követési tesztet végeztünk a precíziós műszervédő tokokon.
A teszt időtartama: 6 egymást követő hónap
Tesztforgatókönyvek: Laboratóriumok közötti szállítás, helyszíni felmérési fuvarozás, futár- és logisztikai szállítás, légi áruszállítás
Átlagos terhelés: 8–12 kg (a tipikus berendezések, például spektrométerek, oszcilloszkópok és kalibrátorok súlyát szimulálva)
Vizsgálati szabványok: Az ASTM D5276 szabadesési ütési teszten és az ISTA 3A csomagszállítási szimulációs teszten alapul
Főbb megállapítások: Hat hónapos valós használat során a védőtok 27 leejtést és különböző súlyosságú ütést bírt ki. A tok szerkezete sértetlen maradt, a belső berendezések egyike sem sérült meg. Egy esetben a futárszállítás során a külső szállítódoboz láthatóan megsérült, de maga a védőtok csak felületi karcolásokat szenvedett, a belső műszerek megfelelően működtek.
| Tesztelem | Tesztkörülmények | Teszt eredményei |
| 1,2 méter sima felületű esés | Teljesen megrakva 12 kg-os, betonpadlóval | Nincs repedés a házon; a reteszek normálisan nyílnak és záródnak |
| 1,2 méteres sarokesés | Teljesen megrakva 12 kg, betonfelülettel | Kisebb karcolások a sarkokon; szerkezet ép |
| 1,2 méteres élesés | Teljesen megrakva 12 kg, betonfelülettel | Deformáció < 0,5 mm |
| 75 kg-os statikus nyomáspróba | Folyamatos 24 órán keresztül | Deformáció < 1 mm |
Értelmezés: A teszt során a tokot szabadon leejtették 1,2 méter magasról (kb. egy szállítójármű rakodófelületének magasságával). A belső berendezésre átvitt ütközőerőt a csillapítórendszer 87%-ban nyelte el. Ez azt jelenti, hogy a tokban lévő precíziós műszerek biztonságban maradnak még ha súlyos leesés is történik a szállítás során.
| Tesztelem | Tesztkörülmények | Teszt eredményei | Elfogadási kritériumok |
| IP6X porvédelmi teszt | Negatív nyomás a porkamrában, 8 óra | Nincs por behatolása | Felbontás után nincs látható por |
| IPX7 vízállósági teszt | 1 méteres vízmélység, 30 perc | Belseje teljesen száraz | Felbontás után nincs benne vízcsepp |
Értelmezés: Az IP67 teljes porállóságot jelent, és azt a képességet, hogy ellenáll az 1 méteres vízbe való 30 perces merülésnek anélkül, hogy víz behatolna. Ez döntő fontosságú a precíziós műszerek esetében, amelyeket nedves környezetben, esős időben a szabadban vagy tengeri szállítmányozással kell szállítani – egy több százezer jüan értékű berendezés teljesen használhatatlanná válhat egyetlen véletlen vízbehatolás miatt.
"Régebben, amikor üzleti útra vittem a kalibrátoromat, néhány rázkódás a nagysebességű vonaton és két leejtés szállítás közben finom repedést eredményezett a képernyőn, mire kinyitottam a tokot. Miután WEISHUO-tokra váltottam, végre nem kell aggódnom minden alkalommal, amikor kinyitom. Ami a legnagyobb nyugalmat adja, az az egyedi tervezésű, egyedi habbetét – más.”
"Spektrométert vittünk Csinghajba, ahol 3000 méter feletti tengerszint feletti magasságban végeztünk terepi felméréseket, ahol szélsőséges nappali-éjszakai hőmérséklet-ingadozások és durva utak voltak. A WEISHUO eset az egész út során megbízhatóan működött; amikor a helyszínen kinyitottuk a berendezést, a kalibrációs adatok nulla elsodródást mutattak."
"Ügyfeleink precíziós műszereihez védőtokokat biztosítunk, amelyeknek mindenféle váratlan eseménynek ki kell állniuk a szállítás során. A belső elrendezés testreszabásában a WEISHUO segített, és az általunk szállított több mint 100 darabból nulla panasz érkezett. A tokreteszek megbízhatóan ellenállnak a gyakori nyitásnak és zárásnak, és több mint fél év használat után is megmaradnak."
| Összehasonlító elem | Szabványos védőtok | Precíziós műszervédő tok | Az eltérések hatása a berendezésekre |
| Ütésálló szerkezet | Egyszerű falvastagság, erősítő bordák nélkül | Megerősítő bordák belső vázhálózata az ütközőerő eloszlatására | A szabványos esetek hajlamosak a helyi feszültség hatására megrepedésre; A WEISHUO egyenletesen osztja el a feszültséget, több mint 40%-kal javítva az ütésállóságot |
| Belső párnázás | Általános hab; a berendezés hajlamos a csörömpölésre | CNC-precíziós vágású EVA hab; a berendezés teljesen biztosított | A szabványos tokok belsejében lévő berendezések ütköznek egymással; A WEISHUO nulla zörgést és ütközést biztosít |
| Tömítőrendszer | Szabványos gumi tömítés | Széles szilikon tömítőszalag, -40°C és 90°C között hőálló | A szabványos esetek meghibásodnak az alacsony hőmérsékleten történő keményedés miatt; A WEISHUO megbízható, minden időjárási idejű tömítést biztosít |
| Retesz élettartama | Szabványos műanyag reteszek | Megerősített PP reteszek | A szabványos tokok reteszei hajlamosak eltörni a gyakori nyitás és zárás során; A WEISHUO 20 000 ciklusteszten ment át |
| Testreszabási lehetőségek | Fix méretek, nincs testreszabás | Egyablakos testreszabás minden mérethez, színhez és habvágáshoz | A berendezés nem illeszkedik tökéletesen a szabványos esetekben; A WEISHUO minden berendezés számára külön helyet biztosít |
Legfontosabb különbség: Az igazi masszív védelmet nem egyszerűen az anyagok felhalmozásával lehet elérni, hanem szerkezeti kialakítással – a teljesen zárt tömítések elzárják a port és a nedvességet, a beágyazott rozsdamentes acél zsanérok ellenállnak az ismételt nyitásnak és zárásnak, a többrétegű párnázórendszer pedig egyenletesen osztja el a feszültséget minden ponton.
A közönséges szerszámosládák vagy guruló bőröndök három fő kockázatot jelentenek precíziós műszerek szállítása során:
1. kockázat: A vibráció kalibrációs eltolódást okoz
A precíziós műszerekben található érzékelők és optikai alkatrészek rendkívül érzékenyek a vibrációra. Egyetlen heves rázkódás a kalibrációs adatok eltolódását okozhatja, ami újrakalibrálást igényel – ez idő- és munkaigényes folyamat, amely tovább késleltetheti a projekt előrehaladását.
2. kockázat: Az ütközés fizikai sérülést okoz
Repedt képernyők, deformált portok és elmozdult belső alkatrészek – ezek a sérülések gyakran visszafordíthatatlanok, és magas javítási költségekkel járnak.
3. kockázat: Nedvesség okozza az áramkör meghibásodását
A nedvesség behatolása oxidációhoz és rövidzárlatokhoz vezethet az áramköri lapokon, ami rendkívül nagy kockázatot jelent – különösen a tengeri szállítás vagy a kültéri műveletek során az esős évszakban.
WEISHUO Megoldás: A többrétegű kompozit párnázó szerkezet (belső memóriahabréteg a mikrorezgések elnyelésére + nagy sűrűségű hab külső rétege, amely ellenáll a jelentős rázkódásnak) IP67 teljesen zárt védelemmel és megerősített ütésálló szerkezettel kombinálva három dimenzióból alaposan kiküszöböljük a szállítási kockázatokat.
| Paraméter elem | Specifikáció |
| Anyag | Nagy szilárdságú műszaki PP műanyag (antisztatikus/égésgátló módosítás opcionális) |
| Védelmi besorolás | IP67 |
| Ütésállóság | 1,2 m szabadesés, belső gyorsulás csillapítás ≥87% |
| Hőmérséklet tartomány | -40 ℃ ~ 90 ℃ |
| Választható méretek | 8-21 hüvelykes kézi tokok; WS6001/6002/6003 kocsitok |
| Liner megoldás | CNC precíziós vágású EVA hab / állítható elválasztók / többrétegű kompozit párnázás |
| Testreszabási lehetőségek | Tokszín (PANTONE/RAL színkártya), LOGO szitanyomás, külső furatnyílás, nyomáskiegyenlítő szelep |
Optikai műszerek: spektrométerek, lézeres távolságmérők, hőkamerák, mikroszkópok
Elektronikus mérőműszerek: oszcilloszkópok, spektrumanalizátorok, jelgenerátorok, multiméter kalibrátorok.
Vizsgáló berendezések: Ultrahangos hibaérzékelők, Bevonatvastagság-mérők, Keménységmérők, Rezgéselemzők
Orvosi berendezések: hordozható ultrahanggépek, EKG-gépek, defibrillátorok, lélegeztetőgépek
Kutatási eszközök: adatrögzítők, környezetvédelmi monitorok, GPS földmérő berendezések
Kommunikációs berendezések: hálózati elemzők, száloptikai fúziós összekötők, jelvizsgálók
Valós tesztelés, adatokkal alátámasztva:
Minden teljesítményadat hat hónapos valós tesztelésből származik – nem csak üres marketingállítások
Közvetlenül a gyártótól, ellenőrzött minőséggel:
Közel egy évtizedes tapasztalat a precíziós formagyártásban, ISO 9001 + IATF 16949 tanúsítvánnyal
Mély testreszabás, eszközönként egy megoldás:
Egyedi gyártású bélések kifejezetten az Ön berendezéséhez szabva
Nemzetközi tanúsítványok, exportbiztosítás:
A termékek megfelelnek az olyan nemzetközi szabványoknak, mint az IP67 és a MIL-STD-810H
Teljes körű szolgáltatás, gondtalan értékesítés utáni támogatás:
Teljes folyamattámogatás a tervezéstől és a prototípus-készítéstől a tömeggyártásig és az értékesítés utáni szolgáltatásokig. Minden precíziós műszernek saját „biztonsági szekrénye” van.
1. kérdés: Valóban megvédheti-e a precíziós műszervédő tok a berendezésemet a szállítás közbeni vibrációs sérülésektől?
A1: Igen. A tok többrétegű kompozit párnázási rendszerrel rendelkezik. A belső réteg kis sűrűségű memóriahabot használ a nagyfrekvenciás mikrorezgések elnyelésére, míg a külső réteg nagy sűrűségű támasztóhabot használ, hogy ellenálljon a jelentős hatásoknak. 1,2 méteres ejtési tesztjeink során a belső berendezésre továbbított gyorsulási csúcsérték 87%-kal csökkent – vagyis az érzékeny műszerek sértetlen kalibrációval érkeznek.
2. kérdés: Honnan tudhatom, hogy az adott műszerem belefér-e a tokba?

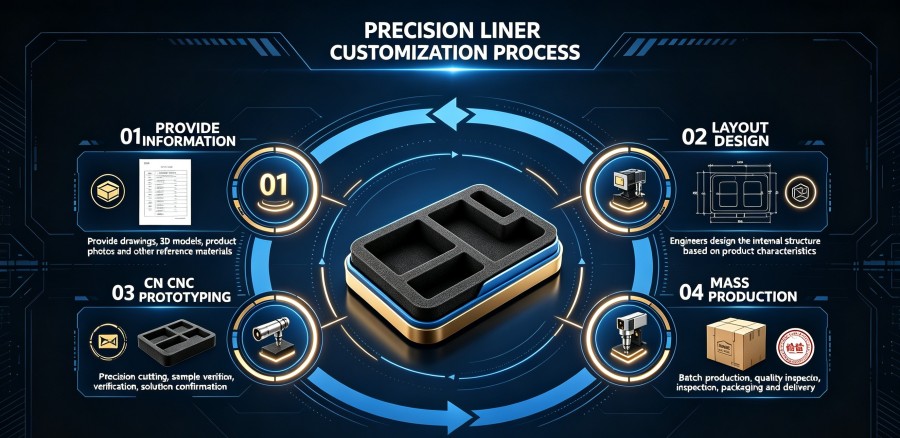

A2: Egyedi habbetét szolgáltatást kínálunk. Egyszerűen adja meg műszere 3D-s modelljét, méreteit, vagy akár fizikai mintát is küldjön nekünk, és mérnökeink CNC-vel vágják a nagy sűrűségű EVA habot, hogy tökéletesen illeszkedő rekeszt hozzanak létre a berendezései számára. Többrétegű elrendezést is tudunk tervezni a műszerek, szondák, kábelek és tartozékok együttes elhelyezésére.
3. kérdés: A tok elektrosztatikus kisülés (ESD) védelmet biztosít az érzékeny elektronikus műszerek számára?
A3: Igen. Precíziós műszerházainkhoz ESD-biztos lehetőséget kínálunk. A belső habanyagok és maga a ház antisztatikus tulajdonságokkal konfigurálható (10⁶–10⁹ Ω-on belül szabályozható felületi ellenállás), megvédve az érzékeny áramköri lapokat, érzékelőket és kalibráló berendezéseket az elektrosztatikus károsodástól szállítás vagy tárolás során.
Q4: Milyen hőmérsékleti tartományt képes ellenállni a precíziós műszerház?
A4: A ház széles -40°C és 90°C közötti hőmérséklet-tartományt támogat. A szilikon tömítés megőrzi rugalmasságát a teljes tartományban, biztosítva, hogy műszerei védve maradjanak, akár fagyos tundrán szállítják, akár forró, párás környezetben tárolják őket.
5. kérdés: Létrehozhat egyedi tokot egy furcsa alakú vagy túlméretezett berendezéshez?
A5: Abszolút. Szakterületünk a nem szabványos berendezések egyedi megoldásai. Mérnökeink személyre szabott elrendezést terveznek az Ön berendezésének sajátos körvonalai és védelmi követelményei alapján. Egyetlen prototípus mintától a nagy volumenű gyártásig teljes körű támogatást nyújtunk. Lépjen kapcsolatba velünk a berendezés adataival, és 24 órán belül ajánlatot adunk.
